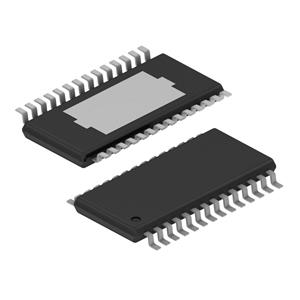

TPS92602BQPWPRQ1器件是一款單通道和雙通道高側電 流 LED 驅動器。借助于完全保護和診斷功能，這一系 列器件專門針對并且非常適合于汽車前照燈。每個獨立 驅動器的底部是峰值電流模式升壓控制器。每個控制器 由兩個獨立的反饋環路，一個帶有高側電流感測分路的 電流反饋環路，以及一個帶有外部電阻分壓器網絡的電 壓反饋環路。此控制器傳送一個恒定輸出電壓或一個恒 定輸出電流。已連接的負載決定此器件是對恒定輸出電 流（如果此電路在電壓設定點前達到電流設定點）還是 對恒定輸出電壓（如果此電路首先達到電壓設定點 (if the circuit reaches the voltage set-point is reached first)，例如，在開路負載條件下）進行調節。

特性

? 符合汽車類應用的 要求

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 1：環境工作溫度范圍為 –40°C至 125°C

– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2

– 器件 CDM ESD 分類等級 C4B

? 輸入電壓：4V - 40V（絕對最大值 45V）

? 輸出電壓：4V - 75V（絕對最大值 80V）

? 具有集成斜坡補償的固定頻率電流模式控制器

? 兩個穩壓環路、恒定電流輸出和恒定電壓輸出（每個通道）

? 高側電流感測：

– 150mV 或 300mV 感測電壓（EEPROM 選項）

– ±6mV 偏移（實現大約4% 或 2% LED 電流精度）

? 輸出電壓感應、內部電壓基準：2.2V ±5%

? 集成低側 NMOS-FET 驅動器：峰值柵極驅動電流典型值0.7A

? 頻率同步

? 支持脈寬調制 (PWM) 調光和模擬調光

? 診斷：

– 可作為模擬輸出的高側電流（LED 電流）

– 開路 LED 和對地短路檢測

– 短路輸出保護

? 內部欠壓和過壓閉鎖

應用范圍

? 汽車用前燈 LED 驅動器

? 高亮 LED 設計
