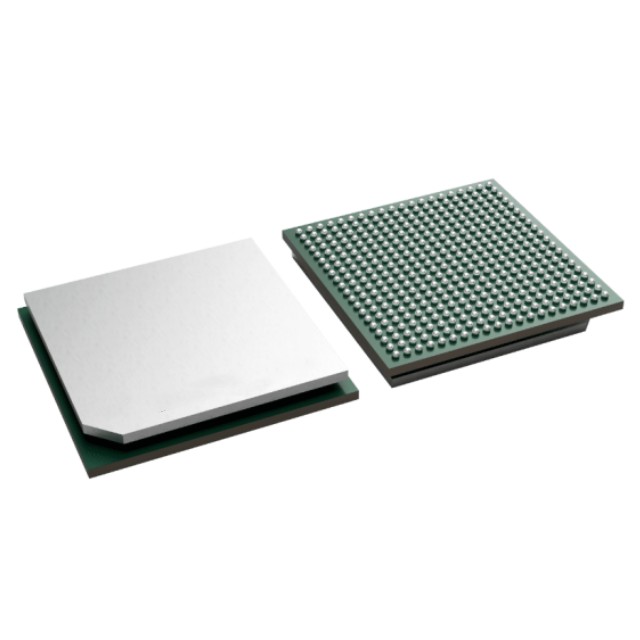

AFE7686IABJ是一款高性能四通道 14 位集成式射頻采樣模擬前端 (AFE)，配備 9 個 GSPS DAC 和 3 個 GSPS ADC，支持合成和數字化寬帶信號。高動態范圍使得 AFE76xx 能夠?yàn)闊o線基站生成和數字化 3G/4G 信號。在 TDD 模式下，接收器通道經過配置可在流量接收器 (TDD RX) 狀態和寬帶反饋接收器 (TDD FB) 狀態間動態切換以輔助發送器路徑上功率放大器 (PA) 的 DPD（數字預失真）。

特性

? 14 位分辨率

? 采樣率：

– DAC：9GSPS

– ADC：3GSPS

? 射頻頻率范圍：高達 5.2GHz

? 最大射頻信號帶寬

– 四通道模式 (4T4R)：800MHz（單頻帶）；300MHz（雙頻帶）

? 每 RX 通道配備片上雙頻可選擇 DSA

? 集成型 TX DSA 功能

? 數字：

– 雙頻帶數字上變頻器 (DUC)

– 雙頻帶數字下變頻器 (DDC)

– 用于 DUC/DDC 的 32 位 NCO

– 插值率：6 倍、8 倍、9 倍、12 倍、16 倍、18倍、24 倍、36 倍

– 抽取率：/2、/3、/4、/6、/8、/9、/12、/16、/18、/24、/32

– 適用于 TDD 的 RX/FB 動態轉換

? 接口：

– 8 個高達 15Gbps 的 SerDes 收發器

– 采用 8b/10b 編碼的 16 位和 12 位 JESD204B 傳輸層格式

– 子類 1 多器件同步

? 時鐘：

– 用于生成 DAC 和 ADC 時鐘的內部 PLL/VCO

? 封裝：17mm x 17mm FC BGA，間距為 0.8mm

? 電源：1.85V、1.15V、1.0V、–1.8V

應用

? 蜂窩基站

? 寬帶通信

? 微波回程連線

? 分布式天線系統 (DAS)
