MAX22212AUI集成了一個高電流 36V、7.6AMAX H 橋，可驅動一個有刷直流電機或半個步進電機。H 橋 FET 具有極低的阻抗，因此驅動效率高、發熱量低。典型的總 RON（高壓側 + 低壓側）為 0.125Ω。H 橋可通過三個邏輯輸入（DIN1、DIN2 和 EN）進行 PWM 控制。

MAX22212AUI具有精確的電流驅動調節 (CDR)，可用于限制有刷直流電機的啟動電流或控制步進操作的相電流。電橋輸出電流由非耗散式集成電流檢測器 (ICS) 檢測，然后與用戶可配置的設定點 (ITRIP) 進行比較。當電橋電流超過設定值時，設備會在固定的關斷時間 (tOFF) 內強制衰減。支持四種不同的衰減方法（慢衰減、快衰減和兩種混合衰減模式）。無衰減 ICS 消除了此功能通常所需的笨重的外部功率電阻，與基于外部檢測電阻的主流應用相比，極大地節省了空間和功耗。

規格

電機類型 - 步進： 雙極性

電機類型 - AC，DC： 有刷直流

功能： 驅動器 - 全集成，控制和功率級

輸出配置： 半橋（4）

接口： PWM

技術： NMOS

應用： 通用

電流 - 輸出： 7.6A

電壓 - 供電： 4.5V ~ 36V

電壓 - 負載： 4.5V ~ 36V

工作溫度： -40°C ~ 125°C

安裝類型： 表面貼裝型

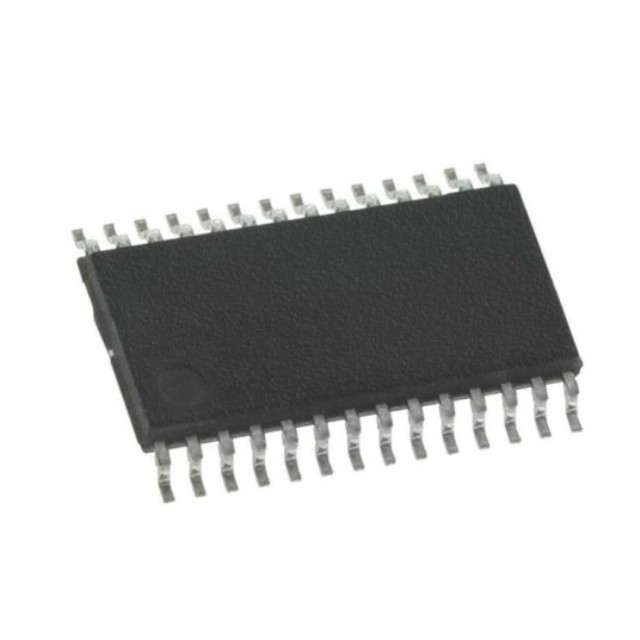

封裝/外殼： 28-SOIC（0.173"，4.40mm 寬）裸露焊盤

供應商器件封裝： 28-TSSOP-EP

應用

步進電機驅動器

有刷直流電機驅動器

電磁鐵驅動器

鎖定閥
