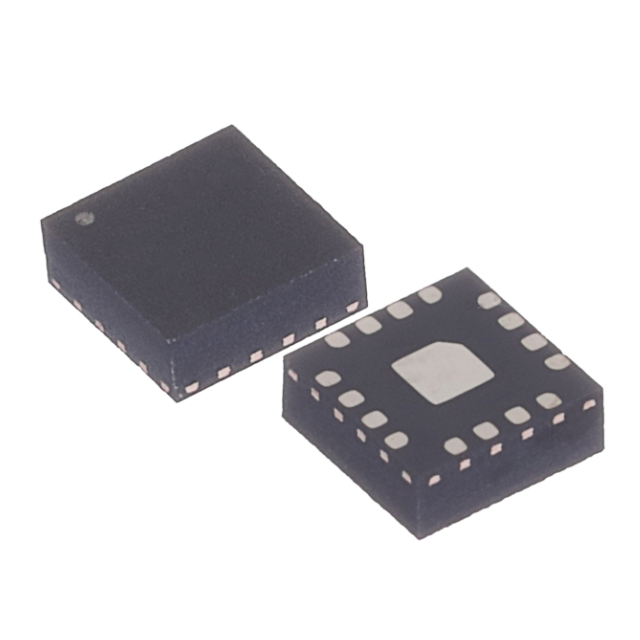

LMK3H0102A015RERR是一款 2 輸出 PCIe 第 1 代至第 6 代兼容無基準時鐘發生器，支持展頻時鐘 (SSC)。該產品基于TI專有的體聲波 (BAW) 技術，提供 ±25ppm時鐘輸出，無需任何晶體或外部時鐘基準。LMK3H0102A015RERR可以同時提供 2 個 SSC 時鐘、2 個非 SSC 時鐘，或者同時提供 1 個 SSC 時鐘和 1 個非 SSC 時鐘。

其特征包括

? 集成 BAW 諧振器，無需外部基準

? 靈活的頻率生成：

– 兩個通道分頻器：多達三個獨特的輸出頻率，范圍為 2.5MHz 至 400MHz

– LVCMOS 輸出支持高達 200MHz 的頻率：1.8V、2.5V 或 3.3V

– OUT0 和 OUT1 引腳上的交流 LVDS、直流LVDS、LP-HCSL 和 LVCMOS 組合

– 額外的 LVCMOS 輸出可生成多達 5 個LVCMOS 時鐘

? 總輸出頻率穩定性：±25ppm

? 2 個運行模式：I

2C 或預編程的 OTP

– 完全可配置的 I2C 地址

? 環境溫度：–40°C 至 85°C

? 符合 PCIe 第 1 代到第 6 代標準：具有或不具有SSC、SRNS 和 SRIS 的通用時鐘

? 具有 SSC 時 PCIe 抖動極低：

– PCIe 第 3 代通用時鐘抖動：最大 135.3fs

（PCIe 限制為 1ps）

– PCIe 第 4 代通用時鐘抖動：最大 135.3fs

（PCIe 限制為 500fs）

– PCIe 第 5 代通用時鐘抖動：最大 57.5fs（PCIe

限制為 150fs）

– PCIe 第 6 代通用時鐘抖動：最大 34.5fs（PCIe限制為 100fs）

? 可編程 SSC 調制深度

– 預編程：–0.1%、–0.25%、–0.3% 和 –0.5% 向下展頻

– 寄存器可編程：–0.1% 至 –3% 向下展頻或±0.05% 至 ±1.5% 中心展頻

? 1.8V 至 3.3V 的電源電壓

? 內部 LDO，對于 LP-HCSL 輸出，在 500kHz 開關噪聲下具有 –93.1dBc PSNR

? 啟動時間：<1.5ms

? 輸出到輸出偏斜：<50ps

? 失效防護數字輸入引腳

此外，?LMK3H0102A015RERR時鐘發生器適用于多種應用場景，包括：

PCIe Gen 1至Gen 6時鐘生成

服務器主板

NIC、SmartNIC

硬件加速器

多功能打印機

PCIe SSD

附加卡、PCIe擴展卡
