最新資訊AD4114BCPZ器件是一款具有10 V輸入的單電源、多通道、31.25 kSPS、24位Σ-?型ADC。特征：具有集成 AFE 的 24 位 ADC快速靈活的輸出速率：1.25 SPS 至 31.25 kSPS每個通道的通道掃描數據速率為 6.21 kSPS（建立時間為 161 μs）1007 SPS 時每個通道 17.3 個無噪聲位20 SP…
AD4114BCPZ器件是一款具有±10 V輸入的單電源、多通道、31.25 kSPS、24位Σ-?型ADC。
特征：
具有集成 AFE 的 24 位 ADC
快速靈活的輸出速率：1.25 SPS 至 31.25 kSPS
每個通道的通道掃描數據速率為 6.21 kSPS（建立時間為 161 μs）
1007 SPS 時每個通道 17.3 個無噪聲位
20 SPS 時，每個通道的 50 Hz 和 60 Hz 共模抑制比為 120 dB
±10 V 輸入，8 個差分或 16 個單端
VIN 引腳絕對最大額定值：± 65 V
絕對輸入引腳電壓高達 ±20 V
最小 1MΩ 阻抗
25°C 時，0.07% TUE
片內 2.5 V 基準電壓源
25°C 的初始精度為 ±0.12%，漂移為 ±5 ppm/°C (典型值)
內部或外部時鐘
電源
AVDD = 3.0 V 至 5.5 V
IOVDD = 2 V 至 5.5 V
總電流消耗：AVDD + IOVDD (IDD) = 3.9 mA
溫度范圍：?40°C 至 +105°C
3 線或 4 線串行數字接口（SCLK 上的 Schmitt 觸發器）
兼容 SPI、QSPI、MICROWIRE 和 DSP
描述：
AD4114BCPZ是一款低功耗、低噪聲24位Σ-?型模數轉換器(ADC)，它集成了一個模擬前端(AFE)，支持全差分或單端高阻抗(≥1 MΩ)、雙極性±10 V電壓輸入。該器件集成了關鍵的模擬和數字信號調理模塊，可針對所用的每個模擬輸入通道配置八種獨立設置。對于完全建立的數據，AD4114的最大通道掃描速率為6.21 kSPS(161 μs)。

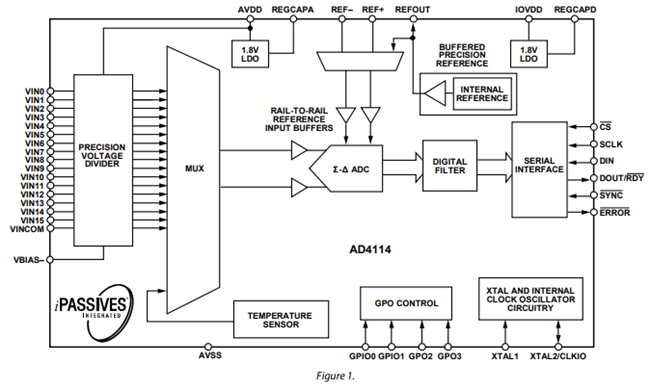

功能框圖：
應用：
可編程邏輯控制器(PLC)和分布式控制系統(DCS)模塊
儀器儀表和測量
