最新資訊說明：AD9629BCPZ-40是一款單芯片、單通道、12位、40 MSPS模數轉換器（ADC），采用1.8 V電源供電，內置高性能采樣保持電路和片內基準電壓源。它采用多級差分流水線架構，內置輸出糾錯邏輯，在80 MSPS數據速率時可提供12位精度，并保證在整個工作溫度范圍內無失碼。該ADC內…
說明：

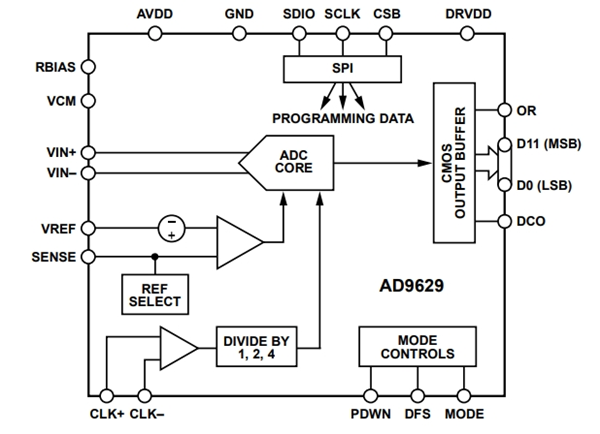

AD9629BCPZ-40是一款單芯片、單通道、12位、40 MSPS模數轉換器（ADC），采用1.8 V電源供電，內置高性能采樣保持電路和片內基準電壓源。它采用多級差分流水線架構，內置輸出糾錯邏輯，在80 MSPS數據速率時可提供12位精度，并保證在整個工作溫度范圍內無失碼。
該ADC內置多種功能特性，可使器件的靈活性達到較佳、系統成本較低，例如可編程時鐘與數據對準、生成可編程數字測試碼等?？色@得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口（SPI）輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期?？蛇x的占空比穩定器（DCS）用來補償較大的時鐘占空比波動，同時保持出色的ADC總體性能。
數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。一個數據輸出時鐘（DCO）用來確保接收邏輯具有正確的鎖存時序。
AD9629的特性：
1.8 V模擬電源供電
1.8 V至3.3 V輸出電源
信噪比(SNR)
71.3 dBFS（9.7 MHz輸入）
69.0 dBFS（200 MHz輸入）
SFDR
95 dBc（9.7 MHz輸入）
83 dBc（200 MHz輸入）
低功耗
45 mW (20 MSPS)
85 mW (80 MSPS)
差分輸入、700 MHz帶寬
片內基準電壓源和采樣保持電路
2 V P-P差分模擬輸入
DNL = ±0.16 LSB
串行端口控制選項
數據格式：偏移二進制、格雷碼或二進制補碼
1、2或4整數輸入時鐘分頻器
內置可選數字測試碼生成功能
節能的掉電模式
帶可編程時鐘和數據對準功能的數據時鐘輸出
AD9629的應用：
通信
分集無線電系統
多模式數字接收機：
GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
智能天線系統
電池供電儀表
手持式示波器
便攜式醫療成像
超聲
雷達/LIDAR
PET/SPECT成像
