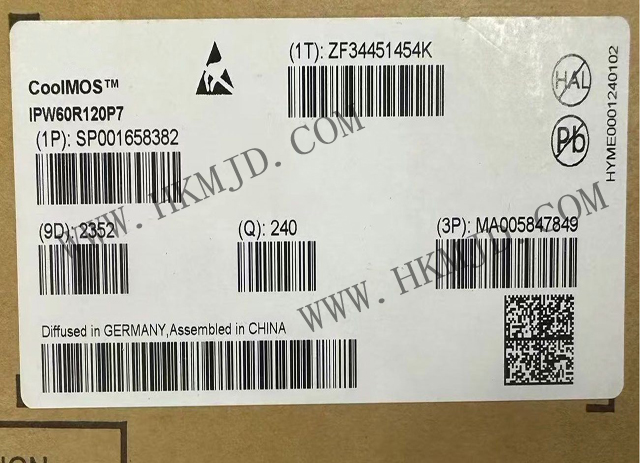

深圳市明佳達電子提供英飛凌N 溝道功率 MOSFET（IPW60R120P7）600V CoolMOS? P7 超級結 (SJ) MOSFET，CoolMOS? 第 7 代平臺同類最佳的 R onxA 和固有的低柵極電荷 (Q G) 確保了它的高效率。功能概述特點-適用于硬開關和軟開關（PFC 和 LLC），具有出色的換向強度-顯著降…
深圳市明佳達電子提供英飛凌N 溝道功率 MOSFET（IPW60R120P7）600V CoolMOS? P7 超級結 (SJ) MOSFET，CoolMOS? 第 7 代平臺同類最佳的 R onxA 和固有的低柵極電荷 (Q G) 確保了它的高效率。
功能概述
特點
-適用于硬開關和軟開關（PFC 和 LLC），具有出色的換向強度
-顯著降低開關和傳導損耗
-對所有產品而言，ESD 穩定性均優于 2kV（HBM）
-較低的 RDS(on)*A（低于 1 歐姆*mm2）使 RDS(on)/封裝產品優于同類產品
-通過 JEDEC 工業應用認證
優點
-通過在全功率變流器和全功率調制器級之間降低繞組頻率和使用率，實現輕松使用和快速設計
-簡化了熱管理，從而降低了開關和傳導損耗
-通過使用具有更小尺寸和更大尺寸的產品，實現了功率密度更高的解決方案。
通過使用具有更小尺寸和更高制造質量的產品來實現更高的功率密度解決方案，從而實現>2kVESD 保護
-適用于各種應用和功率范圍
潛在應用
PFC 級、硬開關 PWM 級和諧振開關級，例如 PCSilverbox、適配器、LCD&PDPTV、照明、服務器、電信和 UPS。
參數：IPW60R120P7
ID (@25°C) 最大： 29 A
ID 最大： 29 A
IDpuls 最大： 78 A
安裝： THT
工作溫度 最小值 最大值： -55 °C 150 °C
最大功率： 95 W
封裝： TO247
引腳數： 3 引腳
極性： N
QG（典型值 @10V）： 36 nC
QG： 36 nC
Qgd： 11 nC
RDS (接通) (@10V) 最大： 120 mΩ
RDS (接通) 最大值： 120 mΩ
Rth： 1.31 K/W
RthJA 最大： 62 K/W
RthJC 最大： 1.31 K/W
VDS 最大： 600 V
VGS(th) 最小值 最大值： 3.5 V 3 V 4 V
