產品介紹

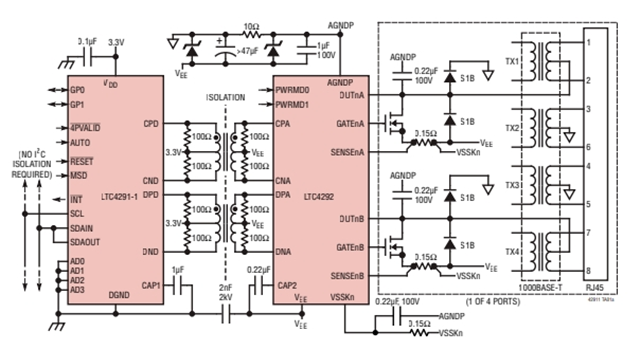

LTC4291IUF-1是一款專為以太網供電（PoE）系統設計的4端口供電設備（PSE）控制器，適用于需要高功率供電的IEEE 802.3bt Type 3和Type 4標準場景?。LTC4291IUF-1為給符合 802.3af、802.3at 和 802.3bt 標準的 PD 供電進行設計。通過利用低 RDS(ON) 外部 MOSFET 和每個電源通道 0.15Ω 的檢測電阻器，LTC4291IUF-1實現了業內較低的熱耗散。變壓器隔離型通信協議替代了昂貴的光電耦合器和復雜的隔離式 3.3V 電源，從而顯著地節省了 BOM 成本。
高級電源管理功能包括每端口 14 位電流監視、可編程電流限制和預選端口的通用快速關斷。只需申請一個免費許可證就能獲得高級電源管理主機軟件。PD 檢測使用一種專有的多點檢測機制，因而對 PD 誤識別具有卓越的抗擾能力。支持自動分類 (autoclass) 和 5 事件物理分類。LTC4291IUF-1包括一個可在高達 1MHz 頻率下運行的 I2C 串行接口。LTC4291IUF-1可通過引腳或 I2C 進行編程，以協商高達 71.3 W 的 PD 接收功率。
LTC4291IUF-1具有以下主要特性和性能：
1、?端口數量和標準支持?：LTC4291IUF-1具有四個PSE端口，每個端口有兩個電源通道，完全符合IEEE 802.3bt 3類和4類標準的PSE要求，支持1類、2類、3類和4類PD（Powered Device）的合規性?。
2、?低功耗設計?：每個電源通道具有低功耗路徑損耗，檢測電阻為150mΩ，MOSFET的RDS(ON)為30mΩ，顯著降低了熱耗散，提高了效率?。
3、?電氣隔離?：LTC4291IUF-1芯片組提供電氣隔離，無需使用昂貴的光電耦合器和隔離式3.3V電源，從而降低了BOM（Bill of Materials）成本?。
4、?高級電源管理功能?：LTC4291IUF-1包括每端口14位電流監視、可編程電流限制和預選端口的通用快速關斷。此外，還支持自動分類和5事件物理分類，具有卓越的抗擾能力?。
5、?通信協議?：LTC4291IUF-1采用I2C串行接口，可在高達1MHz的頻率下運行。LTC4291IUF-1可以通過引腳或I2C進行編程，以協商高達71.3W的PD接收功率?。
6、?封裝形式?：LTC4291IUF-1采用24引腳4mm × 4mm的QFN封裝，適合緊湊型設計需求?。
典型應用場景
1、?網絡交換機與路由器?：LTC4291IUF-1支持為符合802.3af/at/bt標準的PD設備提供高達71.3W的供電能力，滿足高密度網絡設備的電源需求?。
2、?工業自動化設備?：LTC4291IUF-1通過低至30mΩ的MOSFET RDS(ON)設計降低熱損耗，提升系統可靠性?。
3、?智能樓宇系統?：LTC4291IUF-1支持雙簽名PD檢測，可區分單簽名與雙簽名設備，增強供電靈活性?。
