LMZM23601V5SILR 36V、1A 降壓直流/直流電源模塊專為空間受限型工業應用而設計。
概述
LMZM23601V5SILR 集成電感器電源模塊專為空間受限型工業應用而設計。該器件提供 5V 和 3.3V 兩種固定輸出電壓以及支持 1.2V 至 15V 范圍的可調 (ADJ) 輸出電壓選項。
LMZM23601 具有 4V 至 36V 的輸入電壓范圍，可提供高達 1000mA 的輸出電流。該電源模塊使用起來極其簡單，只需 2 個外部組件即可實現 5V 或 3.3V 輸出設計。 LMZM23601 的所有方面均針對空間受限的性能驅動型、低 EMI 工業應用進行了優化。漏極開路電源正常輸出提供了系統狀態的真實指示，無需使用附加監控組件，從而節省了成本和布板空間。PWM 和 PFM 模式之間的無縫轉換以及僅 28μA 的無負載電源電流可確保實現整個負載電流范圍的高效率和出色的瞬態響應。為了方便進行輸出電流調節， LMZM23601 與 支持 500mA 輸出電流的 LMZM23600 之間實現了引腳對引腳兼容。
應用
? 傳感器變送器
? 測試和測量
? 電網基礎設施
? 空間受限型應用
特性
? 4V 至 36V 寬工作輸入電壓范圍
? 1.2V 至 15V 可調輸出電壓和 3.3V 或 5V 固定輸出電壓選項
? 1A 輸出電流
? 5V 和 3.3V 輸出設計僅需要輸入和輸出電容器
? 27mm2 解決方案尺寸，使用單面布局
? 28μA 無負載電源電流
? 2μA 關斷電流
? 電源正常狀態標志
? 外部頻率同步
? 模式選擇引腳
– 強制 PWM 模式可實現恒定頻率操作
– 在輕負載條件下可實現高效率的自動 PFM 模式
? 內置控制環路補償、軟啟動、電流限制和 UVLO
? 微型 3.8mm × 3mm × 1.6mm 封裝
? 使用 LMZM23601 并借助 WEBENCH? Power Designer 創建定制設計方案

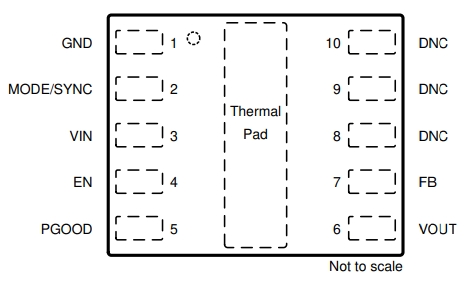

引腳圖
