描述：
LBEE5ZZ1XL-774 Wi-Fi+藍牙模塊是一款性能極高的小型模塊，基于NXP 88W9098組合芯片組，支持Wi-Fi 802.11a/b/g/n/ac/ax 2×2 MIMO + 藍牙5.3 BR/EDR/LE 2MPHY。該模塊的Wi-Fi的PHY數據速率高達1200Mbps，藍牙的PHY數據速率高達3Mbps。WLAN部分支持PCIe 2.0接口，可選擇支持SDIO 3.0。藍牙部分支持高速4線UART接口（可選擇支持SDIO）和音頻數據用PCM。
NXP雙模88W9098芯片組采用高度復雜的增強型協作共存硬件機制和算法，可確保WLAN和藍牙協作得到優化以實現最佳性能。通過隱式和顯式波束成形支持雙路2×2 Wi-Fi操作。在IEEE 802.11ax模式下，WLAN操作支持20MHz、40MHz和80MHz通道中的MCS0至MCS9速率（高達1024 QAM），數據速率高達1200Mbps。Type 1XL模塊采用小尺寸封裝，有助于集成到尺寸和功耗敏感型應用中，例如IoT應用、手持無線系統、網關、視頻流解決方案等。
特性
屏蔽式小型雙頻帶Wi-Fi? 11a/b/g/n/ac/ax 2x2 MIMO + 藍牙5.2模塊
NXP雙模88W9098芯片組
μAP和STA模塊網絡拓?fù)?/span>
DSSS、CCK和OFDMA調制
托管架構
Linux和Android軟件
PCIe 3.0或SDIO 3.0 Wi-Fi接口
UART藍牙接口
U.FL連接貼片天線配置
小尺寸LGA封裝，金屬屏蔽
通過FCC/CE/IC/TELEC“基準”認證
濕度靈敏性等級 (MSL)：3級
符合RoHS指令
應用
工業物聯網
智能家居
音頻/視頻/語音
網關

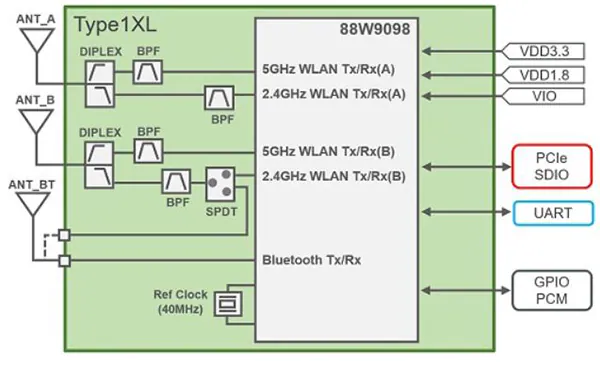

框圖
