深圳市明佳達電子有限公司供應汽車 LED 驅動器 TPS92530QPKDRQ1 3 通道、恒流、恒壓同步降壓 LED 驅動器，符合面向汽車應用的 AEC-Q100 標準。
說明
TPS92530QPKDRQ1是一款單片 3 通道同步降壓 LED 驅 動器，具有 4.5V 至 65V 寬工作輸入電壓范圍，可獨 立為三串串聯的 LED 供電。TPS92530QPKDRQ1實施自適 應導通時間平均電流模式控制功能，經設計可生成恒壓 或恒流輸出。自適應導通時間控制功能可提供近乎恒定 的開關頻率，頻率設置范圍為 100kHz 至 1.2MHz。 在恒流模式下，該器件與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。在恒壓模式 下，自適應導通時間控制功能支持高帶寬運行并提供快 速瞬態響應。電感器電流檢測和閉環反饋功能可在寬的 輸入電壓、輸出電壓和環境溫度范圍內實現優于 ±4% 的精度。 在恒流模式下，高性能 LED 驅動器可使用模擬調光或 PWM 調光技術來單獨調制 LED 電流。通過 SPI 對 10 位基準值 (CHxREF) 進行編程可獲得高于 16:1 的線 性模擬調光響應。通過借助所需占空比直接調制相應的 UDIM 輸入引腳或通過啟用內部 PWM 發生器電路，來 實現 LED 電流的 PWM 調光。通過比較 10 位 PWM
特性
? 4.5V 到 65V 的寬輸入電壓范圍
? 可配置恒壓和恒流運行
– 持續輸出電流高達 2A
– 4% 調節精度（電壓和電流模式）
? 自適應導通時間平均電流控制
? 可編程開關頻率范圍為 100kHz 至 1.2MHz
? 高級調光操作
– 10 位精密模擬調光
– 10 位精密內部 PWM 調光
– 支持外部 PWM 調光輸入
– 針對外部分流調光（包括 LED 矩陣管理器）進行優化
? 開關逐周期過流保護
? 開關過熱保護
? 串行外設接口 (SPI)
– 可配置模擬基準、開關頻率和 PWM 調光占空比
– 故障監控和報告
? 支持跛行回家 (LH) 和獨立模式運行
應用
? 汽車前照燈和自適應 LED 驅動模塊

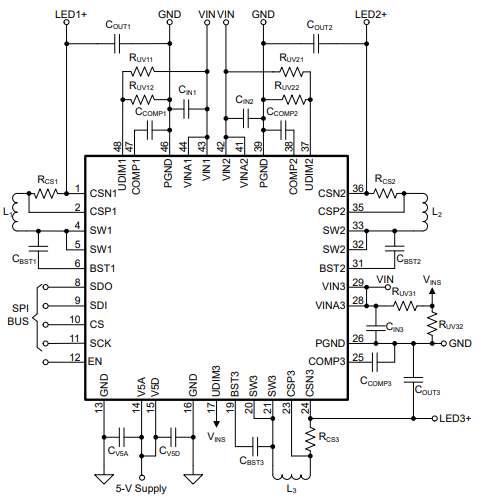

簡化版原理圖
