最新資訊ADAQ4370-4是一款四通道精密數據采集(DAQ)信號鏈μModule解決方案，通過將元件選擇、優化和布局布線等信號鏈設計挑戰從設計人員轉移到器件上，縮短了精密測量系統的開發周期。
ADAQ4370-4BBCZ 四通道、16 位、2 MSPS、同步采樣、μModule數據采集解決方案
性能：
易于使用的μ模塊數據采集系統
與分立解決方案相比，占地面積減少11倍
集成關鍵無源元件
5 V單電源供電
保證16位無失碼
片內過采樣功能
2位分辨率提升
超出范圍指示器(警報)
INL:典型值0.85 LSB，最大值2 LSB
信噪比(典型值)
增益= 1.0、fIN = 1 kHz時為90.8 dB
97.5 dB，OSR = ×8，增益= 1.0，fIN = 1 kHz
通道間相位匹配:fIN = 20 kHz時，典型值為0.005
集成高精度基準電壓源，典型漂移為3 ppm/oC
增益誤差:0.01%典型值
增益漂移:0.8 ppm/℃(典型值)
集成內部緩沖器，可產生VCM
集成全差分ADC驅動器，具有信號調節功能
寬輸入共模電壓范圍
高共模抑制
單端至差分轉換
超量程引腳可選輸入范圍
輸入范圍:2 V、3.3 V、5.5 V、11 V
增益/衰減:G = 0.3、0.6、1.0和1.6
高速串行接口
8 mm x 8 mm、0.8 mm間距、81引腳CSP_BGA封裝

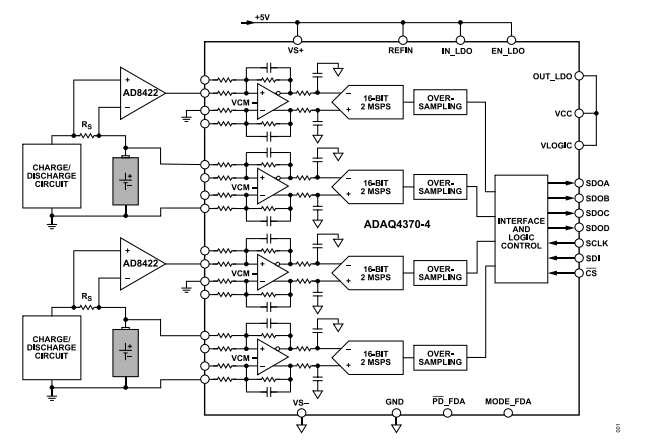

功能框圖：
描述：
ADAQ4370-4是一款四通道精密數據采集(DAQ)信號鏈μModule解決方案，通過將元件選擇、優化和布局布線等信號鏈設計挑戰從設計人員轉移到器件上，縮短了精密測量系統的開發周期。
ADAQ4370-4采用系統級封裝(SIP)技術，將多個常見信號處理和調理模塊集成到一個器件中，從而減少了終端系統元件數量。這些模塊包括四通道、高分辨率16位、2 MSPS同步采樣SAR ADC、低噪聲、全差分ADC驅動放大器、3.3 V精密基準電壓源、低噪聲緩沖放大器和低壓差線性穩壓器。
ADAQ4370-4具有片內過采樣模塊，可改善動態范圍并降低較低帶寬下的噪聲。過采樣可以提高高達兩位的額外分辨率。它提供可配置ADC驅動器反饋環路的靈活性，允許四種增益和衰減調整，并接受全差分或單端到差分輸入配置。
應用：
? 實驗室等級的電池測試系統
? 電機控制電流檢測
? 電機控制位置反饋
? 聲納
? 電能質量監測
? 數據采集系統
? 摻鉺光纖放大器(EDFA)應用
? I/Q解調
