安森美半導體的新型場截止第 3 代 IGBT 系列采用新型場截止 IGBT 技術，為太陽能逆變器、UPS、焊接機、電信、ESS 和 PFC 等低導通和開關損耗至關重要的應用提供最佳性能。

特性

最大結溫： TJ =175°C

正溫度系數，易于并聯運行

高電流能力

低飽和電壓： VCE(sat)= 1.6 V（典型值） @ IC = 75 A

ILM(1)部件 100% 檢測

高輸入阻抗

快速開關

緊密的參數分布

符合 RoHS 標準

FGH75T65SHD-F155 產品屬性

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 650 V

電流 - 集電極 (Ic)（最大值）： 150 A

電流 - 集電極脈沖 (Icm)： 225 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.1V @ 15V，75A

功率 - 最大值 ：455 W

開關能量： 2.4mJ（開），720μJ（關）

輸入類型： 標準

柵極電荷： 123 nC

25°C 時 Td（開/關）值： 28ns/80ns

測試條件： 400V，75A，3 歐姆，15V

反向恢復時間 (trr) ：43.4 ns

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 通孔

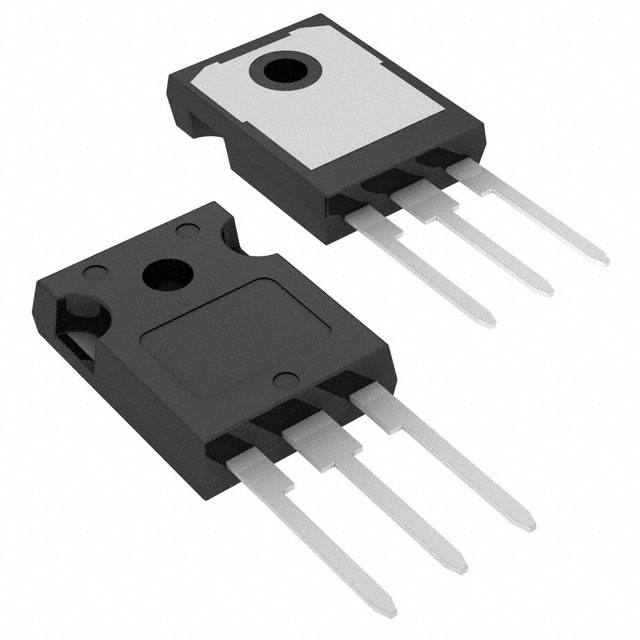

封裝/外殼： TO-247-3

供應商器件封裝： TO-247-3

應用

? 太陽能逆變器、UPS、焊接機、PFC、電信、ESS、PFC
